XNDQ-WA-BS皮帶打滑檢測裝置接線視頻詳細介紹



XNDQ-WA-BS皮帶打滑檢測裝置接線視頻適用范圍



簡單介紹

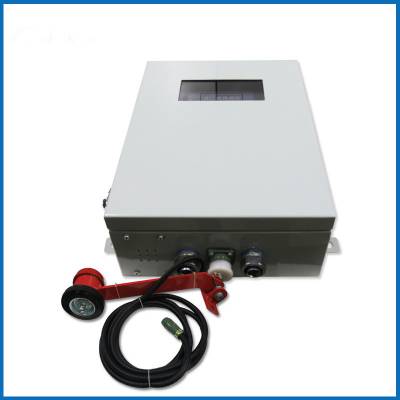

皮帶打滑檢測裝置XNDQ-WA-BS|打滑開關用于檢測帶式運輸機在運行中的膠帶與主動滾筒之間的打滑，防止打滑所造成的惡性事故，該檢測器還可用于多條膠帶機聯鎖啟動和停機，低速抱閘保護。



皮帶打滑檢測裝置XNDQ-WA-BS|打滑開關用于判斷膠帶的帶速，即：正常速度、打滑或超速等等。DH-I速度打滑開關需水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。

XNDQ-WA-BS皮帶打滑檢測裝置接線視頻

技術參數

1、環境濕度：-30℃～+60℃

2、相對濕度：不大于80%

3、觸點容量：AC220V/500mA

4、測速范圍：20～999r/min

5、開關形式：常閉型（或常開型）

6、重量：3.5Kg

7、可靠性：＞106次啟動停止

XNDQ-WA-BS皮帶打滑檢測裝置接線視頻

安裝使用與接線

安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動***小和膠帶抖動***小的地方。當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。

XNDQ-WA-BS皮帶打滑檢測裝置接線視頻

注意事項

  1.  用戶如需自行調整開關動作轉速，則必須具備調速裝置以及精度較高的轉速表配合進行。當打開后蓋后要仔細均衡地調節螺母的松緊，以使兩個速度控制彈簧受力均等。

  2.  本開關適用于同極使用的控制電路。

  3.  接線時請注意認定常開和常閉觸頭。

  本產品應每年做定期維護和檢測確保其精度。

XNDQ-WA-BS皮帶打滑檢測裝置接線視頻

主要用途及適用范圍

主要用于檢測帶式輸送機,在運行中出現的膠帶與滾筒之間的打滑。本裝置采用比較的方式對膠帶額定速度和從動滾筒線速度（即輸送帶實際運行速度）來檢測輸送帶打滑的數據。并且能夠及時發出報警及停機信號，防止輸送帶打滑造成事故和損失，亦可用于多條輸送機聯鎖起動和停機。非接觸式速度監控傳感器安裝在從動滾筒一端，與輸送帶不接觸，避免了對輸送帶的損傷和接觸不良造成的誤差。本裝置的主機為單片計算機系統，具有較高的智能化程度和可靠的工業性能。適用于煤礦、冶金、電力、化工、交通等行業。
